※ 案例描述 CASE DESCRIPTION

————————————————————————————————————————————————————————————————

　　什么是鈍化?

　　促使鋁合金壓鑄件表面形成的氧分子結(jié)構(gòu)鈍化膜、膜層致密、性能穩(wěn)定，并且在空氣中同時具有自行修復(fù)作用，因此與傳統(tǒng)的涂防銹油的方法相比，鈍化形成的鈍化膜更穩(wěn)定、更具耐蝕性。就是使金屬表面轉(zhuǎn)化為不易被氧化的狀態(tài)，而延緩金屬的腐蝕速度的方法。一種活性金屬或合金，其中化學(xué)活性大大降低，而成為貴金屬狀態(tài)的現(xiàn)象，叫鈍化。

　　金屬由于介質(zhì)的作用生成的腐蝕產(chǎn)物如果具有致密的結(jié)構(gòu)，形成了一層薄膜(往往是看不見的)，緊密覆蓋在金屬的表面，則改變了金屬的表面狀態(tài)。

　　在工業(yè)上是用鈍化液對金屬進行鈍化處理，形成一層保護膜。在環(huán)保的前提下，我司開始使用環(huán)保鈍化液。用DunHua600A環(huán)保鈍化劑進行鋁合金表面化學(xué)氧化處理，速度快，得到的膜層耐腐蝕性好、與涂料的附著力強的特點。

　　客戶名稱：東莞市黃江鎮(zhèn)XX五金制品有限公司

　　項目名稱：壓鑄鋁表面清洗鈍化

　　客戶要求：該廠主要生產(chǎn)通訊配件，材質(zhì)是ADC12壓鑄鋁。客戶要求其產(chǎn)品必須過中性鹽霧測試72小時以上，產(chǎn)品還要做噴涂處理對產(chǎn)品的附著力有著較高的要求。針對上述的要求我司制定了如下方案推薦給客戶試樣。

※ 工藝方案 PROCESS PROGRAM
————————————————————————————————————————————————————————————————

　　壓鑄鋁鈍化液DunHua600A的優(yōu)勢：

　　本產(chǎn)品是三價鉻鋁鈍化液是符合環(huán)保指令要求的鋁化學(xué)浸泡處理藥劑,通過化學(xué)鈍化處理,能顯著提高鋁耐腐蝕的性能.

　　1、適用于任何鋁合金，可在鋁合金層表面形成一層無色的鈍化膜，可作為噴漆、粉末噴涂等涂覆工藝的前處理。

　　2、抗熱性佳、耐蝕性高，ASTM-B117鹽霧測試時間可以達(dá)到268小時以上。

　　(鋁合金中的Si(硅)、Cu(銅)含量對鹽霧時間有一定的影響，含Si(硅)、Cu(銅)量較高的鋁合金經(jīng)該產(chǎn)品處理后，中性鹽霧時間可達(dá)到144小時以上，含Si(硅)、Cu(銅)量較低的鋁合金經(jīng)該產(chǎn)品處理后，中性鹽霧時間可達(dá)到268小時以上，客戶可以用不同的合金材料來比較該產(chǎn)品)

　　3、該產(chǎn)品抗熱性佳，安全、環(huán)保、無毒，通過瑞士SGS標(biāo)準(zhǔn)檢測，符合歐盟RoHS指令。

　　鋁材鈍化液DunHua600A操作工藝流程非常簡單易學(xué)，適合所有鋁制品廠家的生產(chǎn)應(yīng)用。具體鈍化工藝操作流程如下：

　　1、除油脫脂：將鋁件置于SanLy226A槽液中，使用濃度為5%，加溫60°超聲波操作，時間為5分鐘，待表面油漬完全清洗干凈后，將鋁件取出，用清水沖洗干凈表面。

　　2、鋁材鈍化：將已經(jīng)清洗干凈的鋁件浸泡在鋁材鈍化液DunHua600A中，按15%的濃度調(diào)配，常溫35度操作，時間為3分鐘。待時間到后馬上取出工件，用清水沖洗干凈工件確保工件表面無藥水殘留。

　　3、過純水：將鋁件浸泡在純凈水中時間為3分鐘。

　　4、烘干溫度80度，包裝。

　　此方案經(jīng)客戶那邊持續(xù)測驗一月有余，最終上線量產(chǎn)。目前已全廠推廣使用。

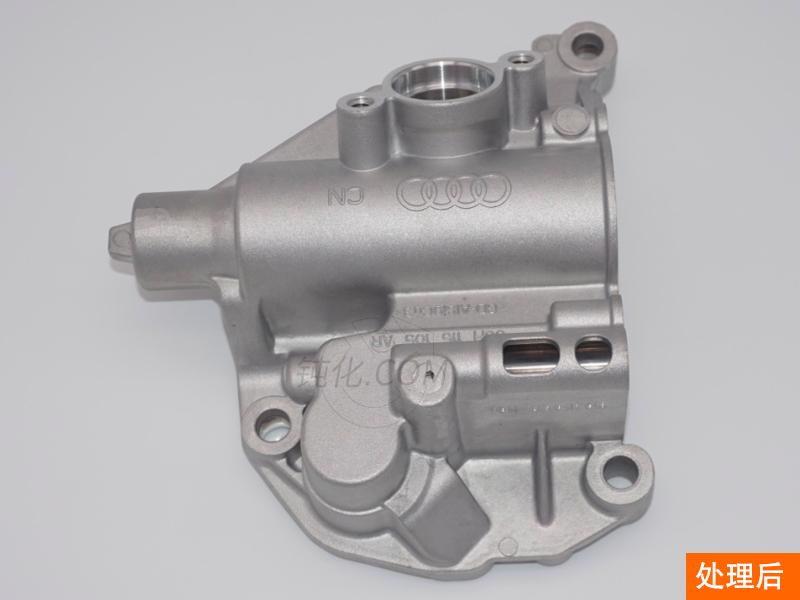

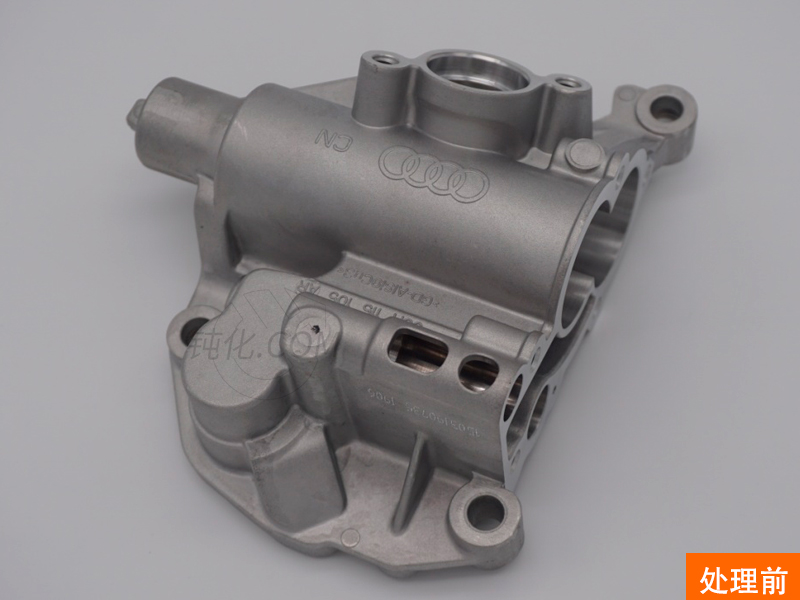

※ 工藝實景 PROCESS LIVE
 ————————————————————————————————————————————————————————————————
